Etachron – Hệ thống điều chỉnh đồng hồ phổ biến của ETA

Etachron xuất hiện rất nhiều trong các BST của Seiko hiện nay (chiếm hơn 60%). Rất nhiều cuộc thảo luận diễn ra xung quanh bộ điều chỉnh này ngay kể từ lần đầu công bố.

MỤC LỤC › Bộ điều chỉnh Etachron là gì? › Các bộ phận chính bên trong Etachron › Điều kiện để điều chỉnh Etachron › Quy định về đồng hồ: Điều chỉnh hệ thống Etachron 1. Sửa lỗi nhịp đồng hồ 2. Đặt vít điều chỉnh 3. Khoảng cách giữa các cuộn dây 4. Đặt lò xo vào giữa khối điều chỉnh 5. Kiểm tra đường cong điều chỉnh 6. Xác định vấn đề về lò xo tóc › Công cụ hỗ trợ điều chỉnh Etachron

Bộ điều chỉnh Etachron là gì?

Etachron là tên của một loại hệ thống điều chỉnh đồng hồ. Hệ thống điều chỉnh hai phần thay thế các chốt vốn đã được sử dụng từ lâu để điều chỉnh đồng hồ. Etachron giúp điều chỉnh độ chính xác của đồng hồ một cách dễ dàng hơn so với các cơ chế truyền thống.

Mặc dù được ứng dụng rất nhiều trong các mẫu Seiko và được đưa vào danh sách linh kiện Etachron của Seiko nhưng thực chất đây không phải sản phẩm của thương hiệu. Đây là một sản phẩm thuộc ETA – Nhà máy sản xuất linh kiện đồng hồ của Thụy Sỹ thuộc Swatch Group.

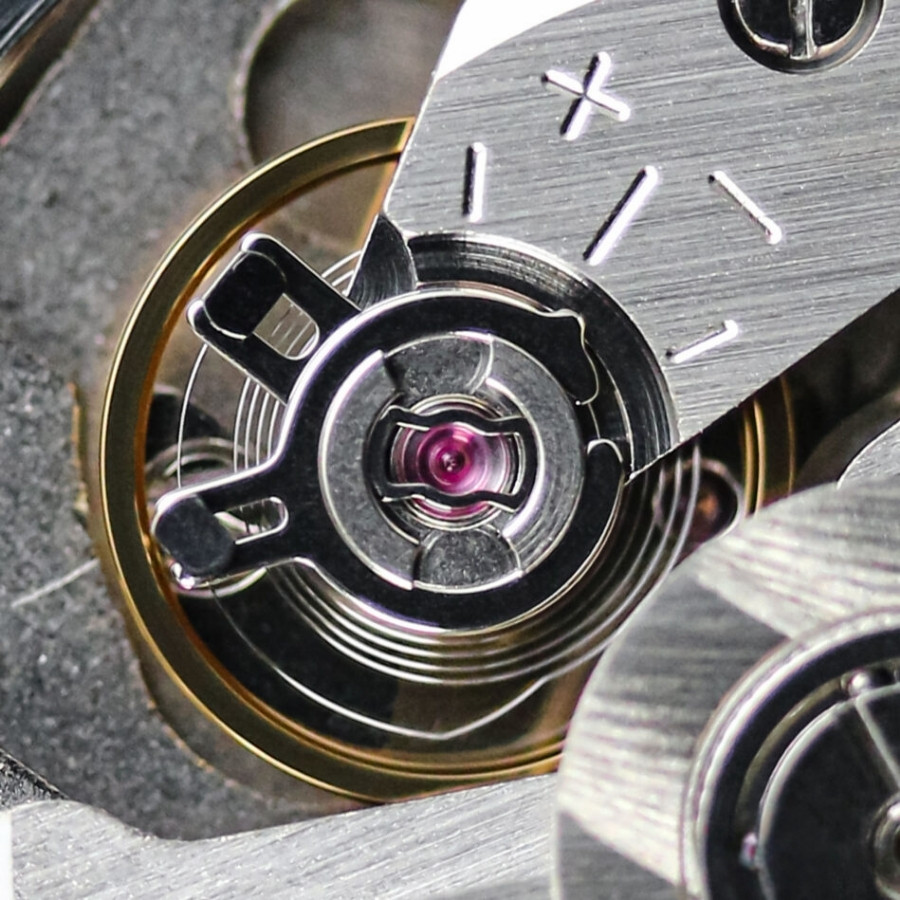

Bộ điều chỉnh Etachron giúp điều chỉnh độ chính xác của đồng hồ

Các bộ phận chính bên trong Etachron

Cấu tạo của bộ điều chỉnh Etachron bao gồm hai phần chính: một cần điều chỉnh và một vít nhỏ cho phép thợ đồng hồ có thể tinh chỉnh dao động của dây tóc (hairspring) trong cơ cấu dao động (balance wheel) của đồng hồ. Etachron có tác dụng làm ngắn hoặc dài dây tóc, có thể xoay để duy trì tiếp xúc hoàn hảo với lò xo. Nhờ thiết kế này, việc điều chỉnh chính xác tốc độ dao động của dây tóc trở nên dễ dàng, giúp tối ưu hóa độ chính xác của đồng hồ.

Điều kiện để điều chỉnh Etachron

Để có thể điều chỉnh Etachron cần thỏa một số điều kiện:

• Bảo dưỡng, bôi trơn đúng cách
• Bộ máy không có từ tính
• Bộ truyền động bánh răng chạy trơn tru
• Độ rơ đầu và bên của các bộ phận phải ở mức trung bình
• Lò xo phẳng và đặt ở trung tâm
• Chuyển động đúng nhịp
• Bộ đệm hoạt động chính xác
• Biên độ dao động ổn định (tối thiểu 270 độ so với phương nằm ngang)

Quy định về đồng hồ: Điều chỉnh hệ thống Etachron

1. Sửa lỗi nhịp đồng hồ

Bước đầu tiên trong việc điều chỉnh Etachron là phải giúp đồng hồ hoạt động đúng nhịp. Lên cót đầy đủ cho bộ máy và chỉ cần tinh chỉnh cho tới khi chúng ta đưa lỗi nhịp về 0 (nếu được).

Lưu ý: Trong quá trình điều chỉnh đồng hồ, bạn không cần quá ám ảnh về việc lỗi nhịp. Như đã đề cập, lỗi nhịp dưới 1.0 sẽ không gây ảnh hưởng đến độ chính xác của thiết bị.

Ở những bộ máy tiên tiến, việc chỉnh nhịp lỗi sẽ trở nên dễ dàng hơn bởi vì chúng ta không cần phải tháo dỡ lò xo cân bằng hay ráp chúng lại.

2. Đặt vít điều chỉnh

Việc tiếp theo cần phải xác thực đó là vít điều chỉnh cần được đặt theo một đường thẳng hướng về giữa, đảm bảo rằng các chốt điều chỉnh ở vị trí mở hoàn toàn. Có thể kiểm tra nhanh bằng cách nhìn vào đầu chốt điều chỉnh.

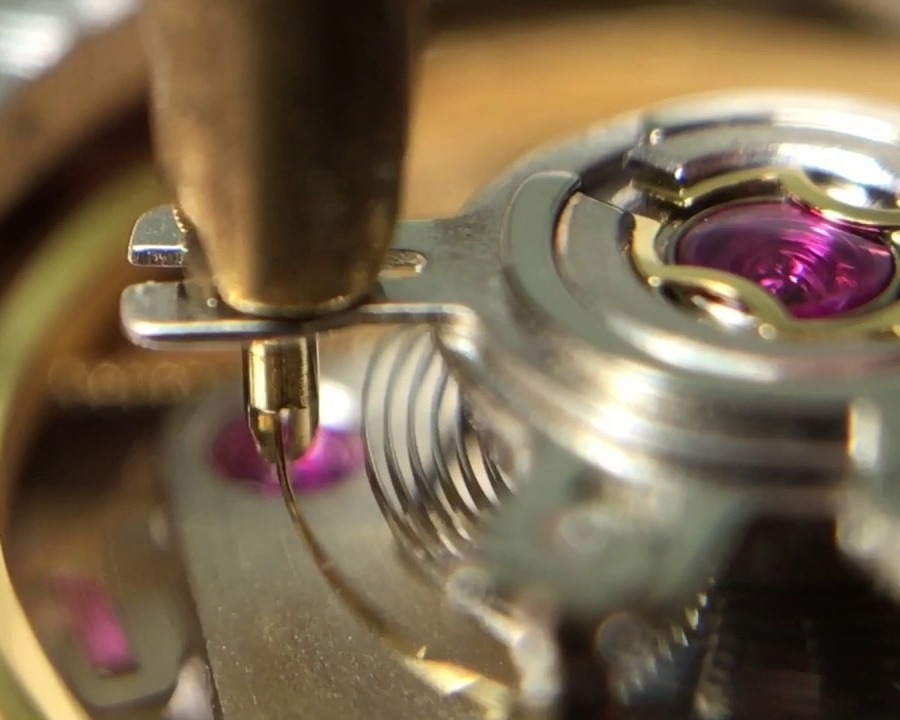

Đặt vít điều chỉnh ở giữa đường thẳng

3. Khoảng cách giữa các cuộn dây

Lưu ý đến xem xét khoảng cách hiện tại giữa những vòng của dây tóc đồng hồ là cần thiết. Bạn sẽ phải nhìn kỹ vào khoảng giữa các chi tiết để có thể quan sát, và điều chúng ta tìm kiếm là sự chụm lại của tất cả vòng dây. Điều này sẽ cho chúng ta biết rằng dây tóc không đều và không có hình tròn đồng tâm.

4. Đặt lò xo vào giữa khối điều chỉnh

Bây giờ là đến công đoạn đặt lò xo vào giữa các khối điều chỉnh và điều này là bắt buộc. Nhìn vào lò xo tóc ở giữa các chốt để xác định xem linh kiện đã được đặt đúng vào trọng tâm thiết bị hay chưa.

5. Kiểm tra đường cong điều chỉnh

Sau khi đã cân chỉnh lò xo tóc vào đúng vị trí trong khối điều chỉnh, bước tiếp theo chúng ta cần kiểm tra là độ cong của thanh điều chỉnh.

Di chuyển cánh tay dọc theo đường cong từ đầu đến cuối. Mục tiêu là đảm bảo lò xo không bị xê dịch. Nếu lò xo tóc có sự di chuyển, điều đó có nghĩa là đường cong này bị biến dạng và cần phải điều chỉnh lại.

Để tiến hành kiểm tra, chúng ta sẽ di chuyển cánh tay điều chỉnh từ đầu này sang đầu kia của đường cong, đặc biệt là tập trung vào vòng của lò xo tóc. Cần chú ý xem khoảng cách giữa các vòng có thay đổi hay không.

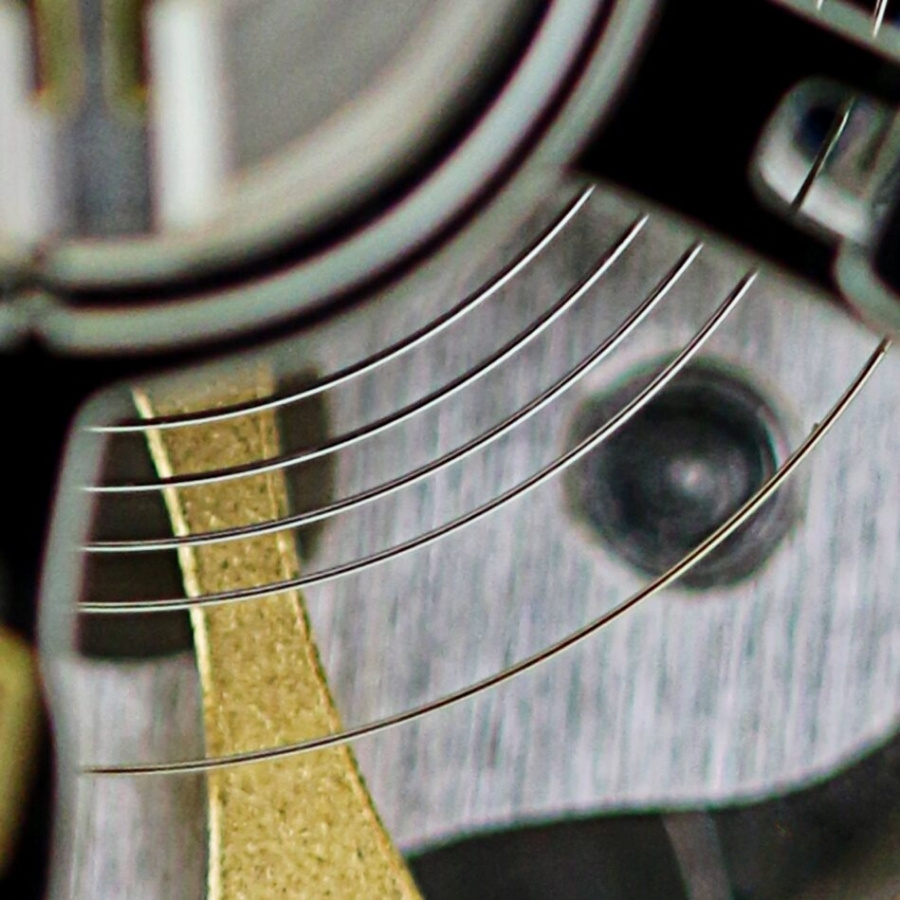

Các vòng xoay cần có khoảng cách tương tự nhau

6. Xác định vấn đề về lò xo tóc

Để tìm ra vấn đề với lò xo tóc, bạn hãy tháo bánh xe cân bằng ra khỏi bộ chuyển động. Khi khoảng cách giữa những vòng xoắn ở dưới gần nhau hơn so với những chỗ khác trên lò xo tóc. Việc đầu tiên cần làm là kiểm tra xem lò xo tóc có bị nhiễm từ hay không bằng nhíp thép carbon (nếu lò xo dính vào nhíp chứng tỏ từ trường đang hoạt động trong linh kiện).

Về lý thuyết, việc điều chỉnh lò xo tóc khá đơn giản, chỉ có hai quy tắc cần nhớ. Khi khoảng cách giữa vòng xoắn không đều, điểm cần điều chỉnh sẽ nằm xa 90 độ so với khu vực có vấn đề. Chúng ta sẽ dùng kim để điều chỉnh hoặc uốn nhẹ để sửa lại khoảng cách này.

Công cụ hỗ trợ điều chỉnh Etachron

Etachron có kích thước tương đối nhỏ nên cần những công cụ để hỗ trợ điều chỉnh. Thợ sửa đồng hồ hoặc sửa chữa thực hiện điều chỉnh nhanh như xoay khối điều chỉnh bằng nhíp. Tuy nhiên, đây là một chuyển động vô cùng tinh tế và chứa nhiều các chi tiết phức tạp.

Nhưng để an toàn và không ảnh hưởng đến những bộ phận khác, Bergeon và nhiều thương hiệu khác có các công cụ được chế tác riêng để điều chỉnh hệ thống Etachron.
